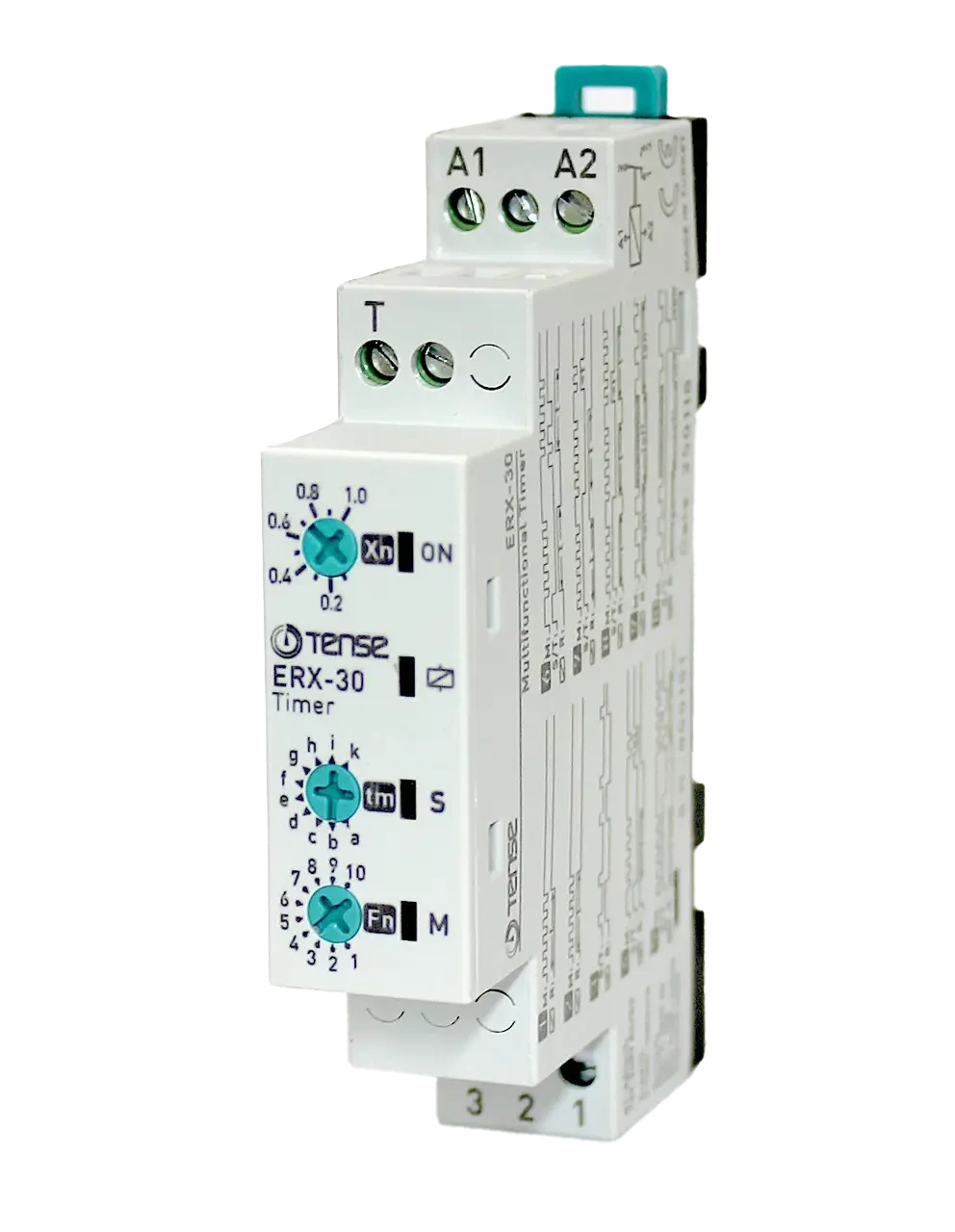

Multifunctioneel tijdrelais ERX-30 (10 functies) - 12...240 V AC/DC, 1 schakelcontact

Productbeschrijving

Het multifunctionele tijdrelais ERX-30 is een universeel besturingselement voor vertragen, schakelen, pulsbesturing en periodieke processen in de automatisering. Het biedt tot 10 tijdfuncties voor de meeste taken in industriële en huishoudelijke toepassingen.

Het is geschikt voor:

• Automatiseringssystemen in de productie (koffie/zaden roosteren, verpakkingslijnen, thermische processen),

• regeling van ventilatie (toiletten, badkamers), verwarming, airconditioning,

• verlichting (trappen, borden, etalages),

• procestijden in wasmachines en huishoudelijke apparaten,

• openen/sluiten van ramen, kleppen, airconditioning,

• besturing van motoren en kleine aandrijvingen.

Het belangrijkste voordeel is de universele 12-240 VAC/DC voeding, waardoor het relais veel verschillende types in één apparaat kan vervangen.

Montage is voor standaard 35mm DIN-rail.

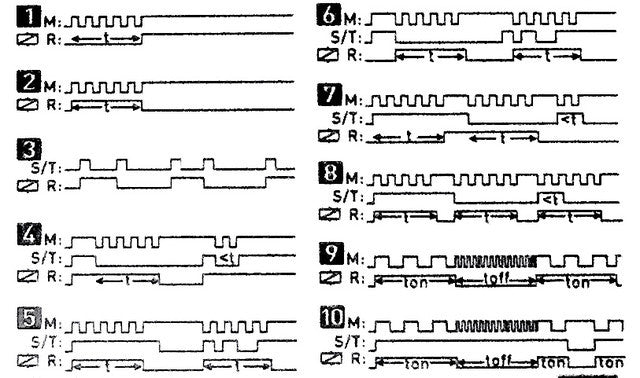

Ingebouwde tijdfuncties (10 functies)

Het relais ondersteunt de volgende modi, bruikbaar op 12 / 24 / 48 / 110 / 230 V AC/DC spanningen:

1. Bistabiel relais

2. Vertraagde start (Vertraging AAN)

3. Vertraagde terugkeer (Vertraging UIT)

4. Knipperlicht - start met pauze

5. Vertraagde start na schakelen + vertraagde terugkeer (combinatie ON/OFF vertraging)

6. Knipperlicht starten met puls

7. Vertraagde start na schakelen en vertraagde terugkeer na schakelen (AAN/UIT vertraagde combinatie)

8. Pulsgenerator

9. Enkele puls na verbreken stuuringang (Single Shot - neergaande flank)

10. Enkele puls na schakeling van stuuringang (enkele puls - opgaande flank)

Praktische toepassing

Het relais kan in veel toepassingen worden gebruikt, bijvoorbeeld

• besturing van ventilatoren in huishoudens (toilet, badkamer),

• aansturen van trappenhuisverlichting,

• inschakelen van verwarming of ventilatie in tijdsintervallen,

• cyclische aansturing van reclameborden,

• contact bounce (debounce) voor besturingssignalen,

• procesbesturing in de voedingsmiddelenindustrie (vlees koken, braden),

• besturing van pompen, motoren en aandrijvingen,

• automatisch openen/sluiten van ramen, kleppen, kleppen,

• besturing van apparaten en productielijnen.

Voordelen van de apparatuur

• Universele voeding: 12-240 V AC/DC

• Tot 10 functiemodi

• 1 schakelcontact

• Geschikt voor industriële en huishoudelijke toepassingen

• Eenvoudige montage op DIN-rail

• Vervangt veel van de duurdere modellen op de markt volledig

• Betrouwbare werking en brede compatibiliteit

Vervanging voor duurdere analogen

Het multifunctionele ERX-30 relais kan deze modellen volledig vervangen:

E1ZM10, MUR3, MXR1, IZT, E1ZMQ10, MFZ12-230V, ZR-67-BAT, CRM-91H, PCU-511, PCU-520, RF-520,
810.230.00001, 83.02.0.240, PCA-511, RF-511, REV-201, REV-120, CT-MHD, THC-M1, PCU-501,
PCU-530, PCM-10, 600XU-A-1-CU, BMR TRF10, CRM-91H/UNI, MCR-MB-003, MCR-MA-003.
