Digital business hour counter with LCD screen 230VAC

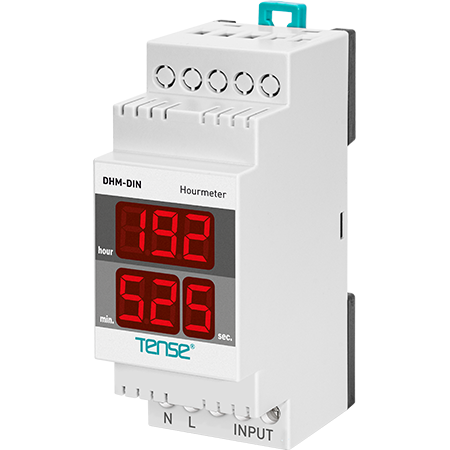

Werktijdteller DHM-DIN - DIN-railmontage

Productbeschrijving

De werktijdteller DHM-DIN is ontworpen voor het meten van de bedrijfstijd van apparatuur die gevoed wordt door 230 VAC netspanning. Hij telt de totale tijd dat de apparatuur onder spanning staat - geschikt voor machines, pompen, ventilatoren, compressoren, productielijnen en in het algemeen alle apparaten die de cumulatieve bedrijfstijd moeten registreren.

Wanneer 230 VAC spanning wordt toegepast, begint het apparaat automatisch de tijd te tellen. De waarden worden weergegeven op twee displays en opgeslagen in het geheugen, zelfs als de stroom uitvalt.

Technische specificaties

• Voedingsspanning: 230 VAC (150-260 VAC), 50/60 Hz

• Stroomverbruik: < 6 VA

• Bereik teltijd: tot 99.999 uur

• Display:

  • 2× 3-cijferig display (cijferhoogte 9,2 mm)

  • Modusweergave:

    • HHH (uren) / MM (minuten) / S (seconden)

    • Na overschrijding van 999 h → onderste display toont uren en minuten (zie gedetailleerde beschrijving hieronder)

• Montage: MCB (stroomonderbreker) profiel, DIN-rail montage

• Reset: RESET-knop (voor DHM-DIN met niet-geleidend gereedschap door RESET-gat drukken)

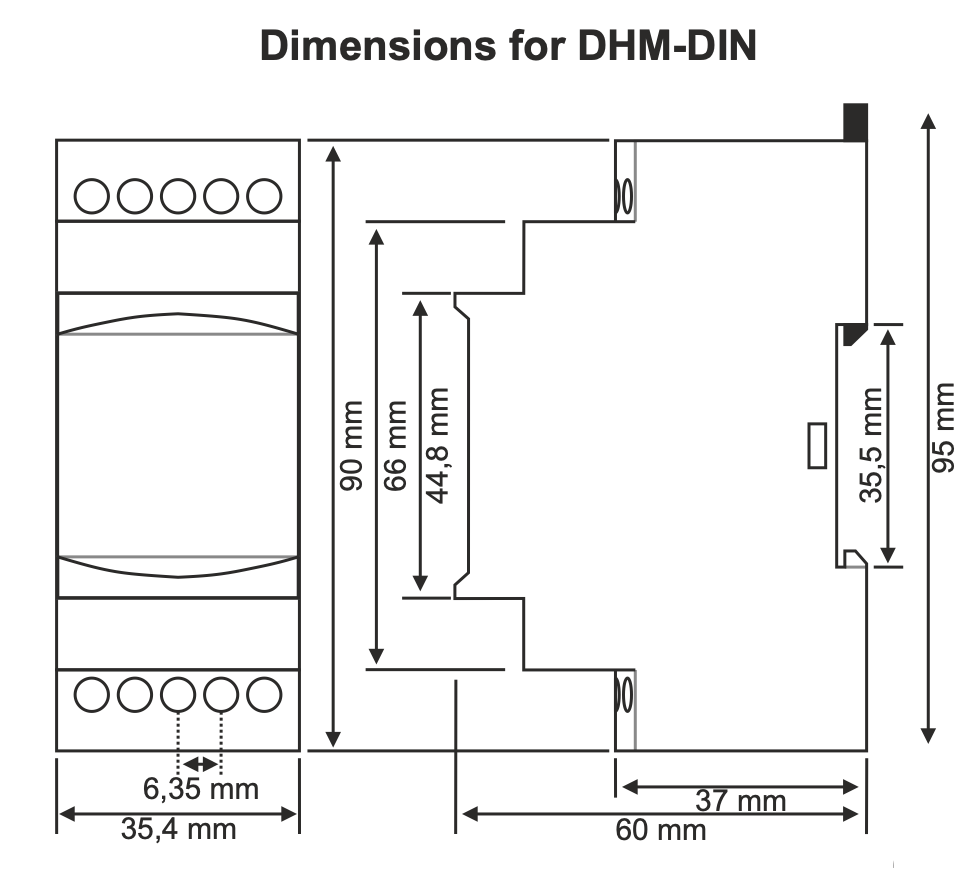

• Afmetingen: 35,4 × 60 × 90 mm

Toepassing en werkingsprincipe

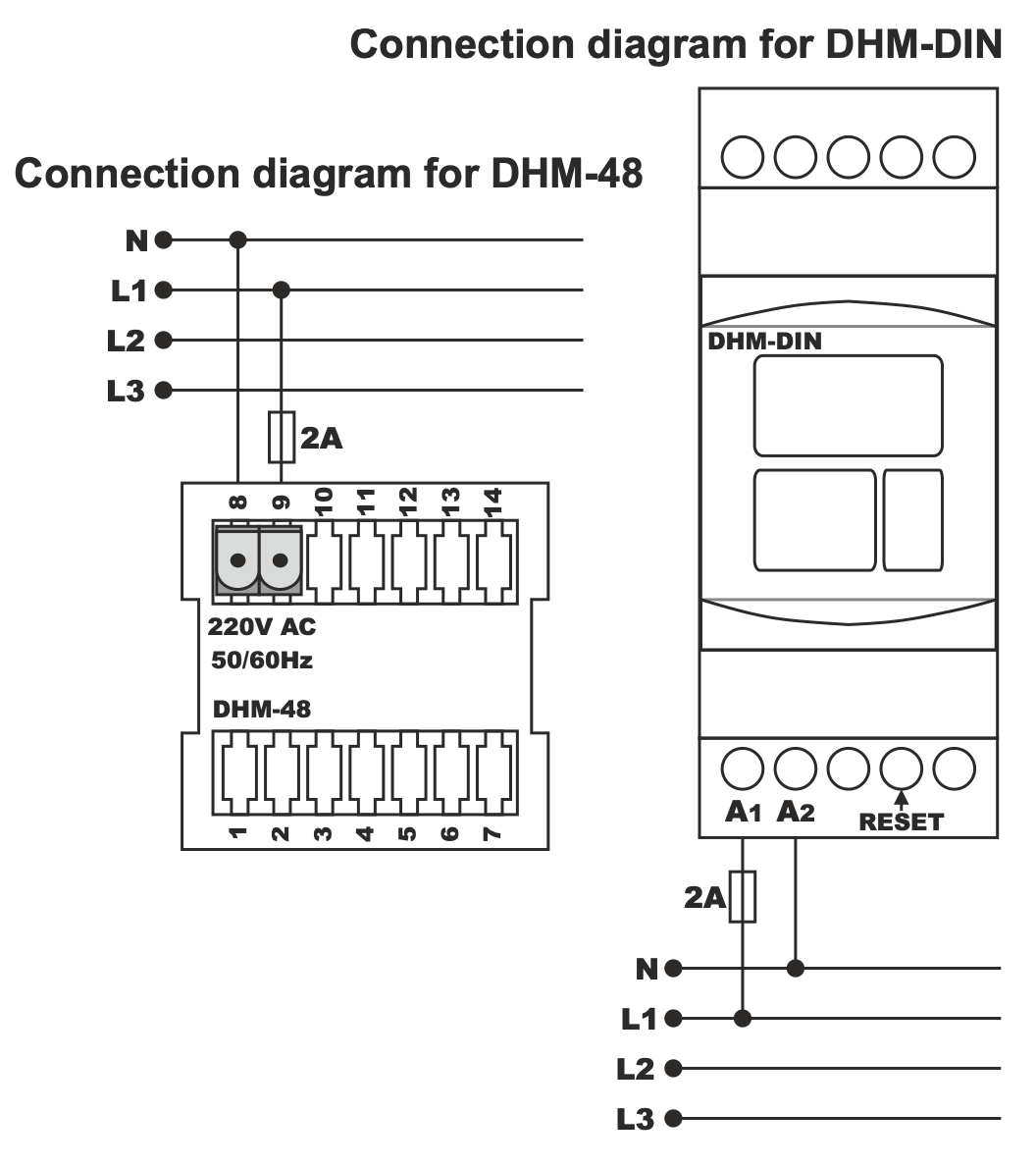

1. Aansluiting volgens schema - nadat de voedingsspanning is aangelegd, begint de teller automatisch de tijd vanaf nul te tellen.

2. Weergavemodus bij nieuwe inschakeling:

   • Bovenste display: HHH - drie cijfers van de klok

   • Onderste display: MM S - twee cijfers van minuten + één cijfer van seconden

     • seconden worden elke 6 seconden met 1 verhoogd

3. Na het overschrijden van 999 uur:

   • De betekenis van de displays verandert:

     • Onderste display → klok

     • rechtercijfer van onderste display → minuten (verhoogt met 1 om de 6 minuten)

4. Geheugen voor stroomuitval:

   • Wanneer de voeding wordt onderbroken, behoudt het instrument de laatst gemeten waarde.

   • Wanneer het weer wordt ingeschakeld, telt het verder vanaf de opgeslagen waarde.

De teller resetten

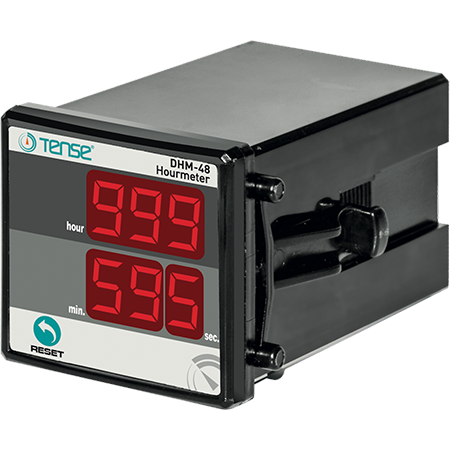

• DHM-48: druk gedurende 5 s op de RESET-knop

• DHM-DIN: druk op de verborgen RESET-knop met een niet-geleidend gereedschap (bijv. een geïsoleerde schroevendraaier)

• Na de reset worden alle cijfers op 000000 gezet.

Typisch gebruik

De teller wordt gebruikt voor langdurige bewaking van de werking van apparaten die direct door de voedingsspanning worden geschakeld:

• dompelpompen

• huishoudelijke waterwerken / darling

• zelfaanzuigende pompen

• roterende machines

• compressoren

• afzuigventilatoren (timmerwerk, industrieel)

• productiemachines en -lijnen

• alle apparatuur waarbij de totale bedrijfstijd moet worden geregistreerd

Geschikt voor onderhoudsintervallen, onderhoudsplanning, machinegebruikscontrole en levensduurregistratie van apparatuur.
