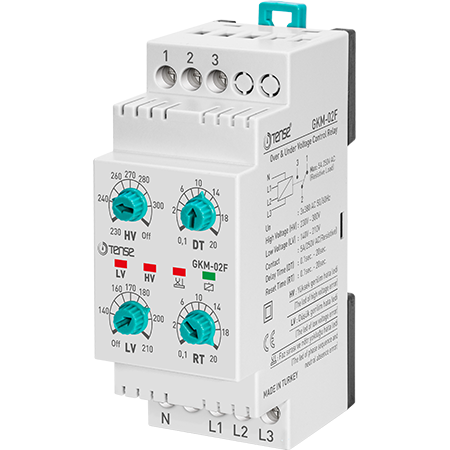

Driefasige relais voor spanningsbewaking - GKM-02F (TENSE)

Overspanning/onderspanningsbewaking - Fasevolgorde - Nulaanwezigheidscontrole - 5A uitgang - 140-300 VAC

Het driefasige bewakingsrelais GKM-02F van TENSE is ontworpen om driefasige belastingen te beschermen tegen gevaarlijke statusafwijkingen in het voedingsnetwerk. Het apparaat controleert op onderspanning, overspanning, fase-uitval, onjuiste fasevolgorde en nulleideruitval.
Wanneer er een fout wordt gedetecteerd, schakelt het relais het uitgangscontact onmiddellijk uit, waardoor de aangesloten apparatuur wordt beschermd.

Belangrijkste functies

• Overspanningsbewaking (HV):
  - reageert op overschrijding van het ingestelde niveau in elke fase
  - instelbereik: 230-300 VAC

• Onderspanningsbewaking (LV):
  - reageert op een spanningsdaling in elke fase
  - instelbereik: 140-210 V AC

• Instelbare reactietijd (DT):
  - vertraagde reactie op foutconditie
  - bereik: 0,1 s - 20 s

• Automatische reset - terugkeertijd (RT):
  - inschakelvertraging na spanningsnormalisatie
  - bereik: 0,1 s - 20 s

• Bewaking van fasevolgorde en faseaanwezigheid
  - bescherming tegen onjuiste fasevolgorde
  - detectie van fase-uitval

• Bewaking van aanwezigheid van nulleider (N)
  - bescherming tegen verlies van geleider N in het netwerk
  - uitschakeling wanneer de voedingsspanning daalt tot onder 88 V AC

• Hysteresis 3%
  - beperkt ongewenst snel schakelen tijdens spanningsschommelingen

• Optische signalering
  - LED-indicatoren voor status en fouttype

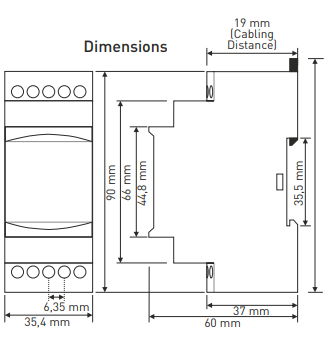

• Compact ontwerp, montage op DIN-rail

• Uitgangscontact:
  - NO + NC, droog contact
  - 5 A belasting

Toepassing

Het relais is ontworpen om apparaten te beveiligen zoals:

• driefasige motoren

• compressoren

• pompen

• airconditioningseenheden

• algemene industriële en huishoudelijke belastingen

Beschermt tegen:

• overspanning

• onderspanning

• fase-uitval

• onjuiste fasevolgorde

• verlies van nulleider

BELANGRIJKE OPMERKING

Het relais regelt de spanning NIET!
Het wordt alleen gebruikt om de belasting uit te schakelen tijdens gevaarlijke omstandigheden in het netwerk, niet om de spanning te stabiliseren of te compenseren.
