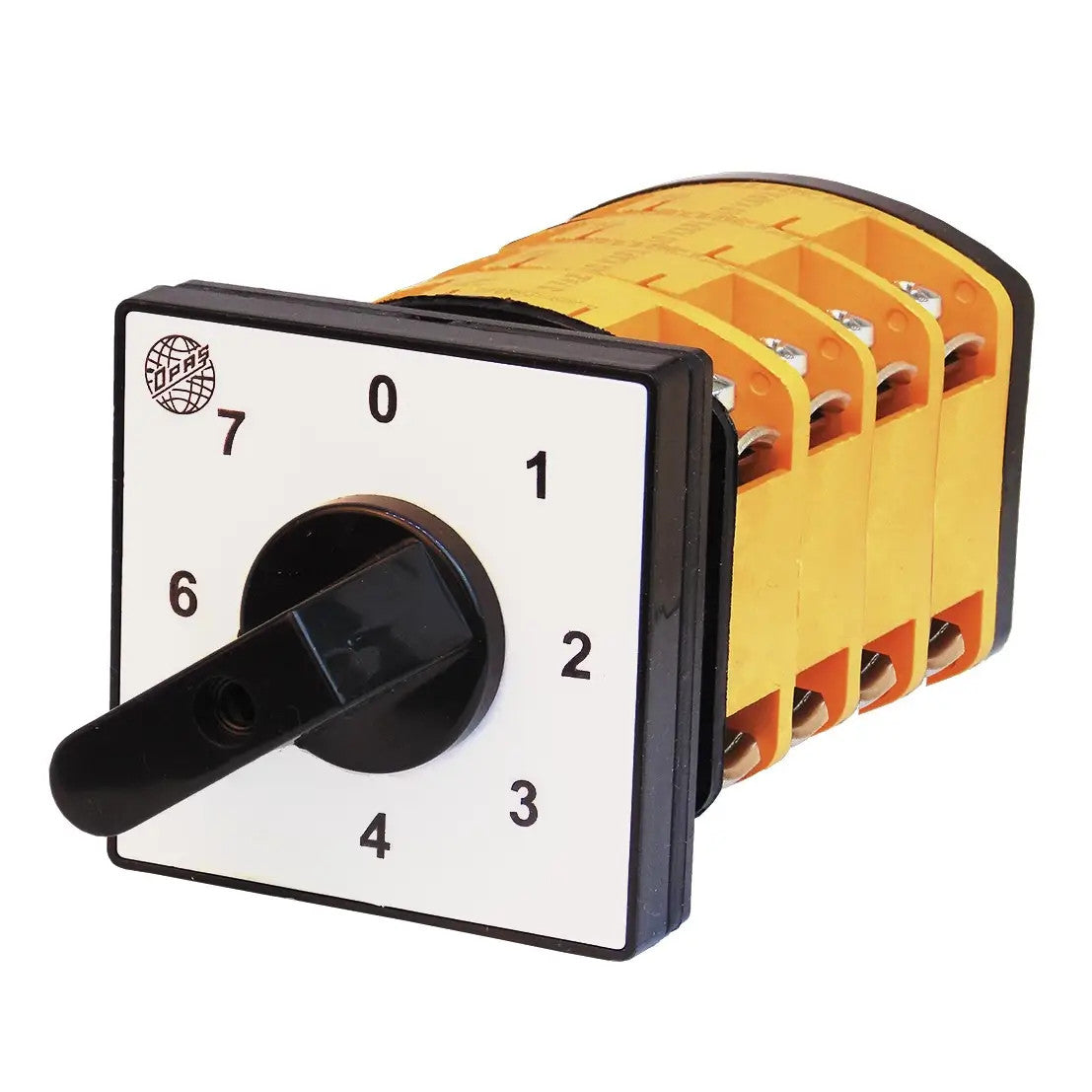

Commutator group 0-1-2-3-4-5-6-7 stepped cam package switch

Stap/stap commutatorschakelaar van roterende nokkenpakketgroep 0-1-2-3-4-5-6-7, YPT117K, fabrikant OPAŞ (Turkije)

Groepsschakelaars zijn ontworpen voor het handmatig schakelen van laagspanningscircuits. Ze worden gebruikt voor het maken van hoofd- en stuurcircuits, het in- en uitschakelen van elektromotoren en andere apparaten met laag vermogen. Deze serie schakelaars onderscheidt zich door zijn compacte formaat en hoge elektrische en mechanische weerstand.

Met de groepsschakelaar kunnen afzonderlijke fasen geleidelijk worden geschakeld terwijl de vorige, reeds geschakelde fasen behouden blijven. Geschikt om bijvoorbeeld drie 1kW-verwarmers aan te sluiten - de sequentiële schakeling maakt het mogelijk om een verwarmingsvermogen van 1 kW, 2 kW, 3 kW ... tot 7 kW te creëren.

Belangrijkste functies

• Draaiknokkenschakelaar voor laagspanningscircuits

• Schema met meerdere posities 0-1-2-3-4-5-6-7

• Sequentieel schakelen van vermogenstrappen

• Ingebouwd ontwerp

• Geschikt voor eenfasige toepassingen

Technische parameters

• Ontwerp: nokbediend

• Type apparaat: draaischakelaar

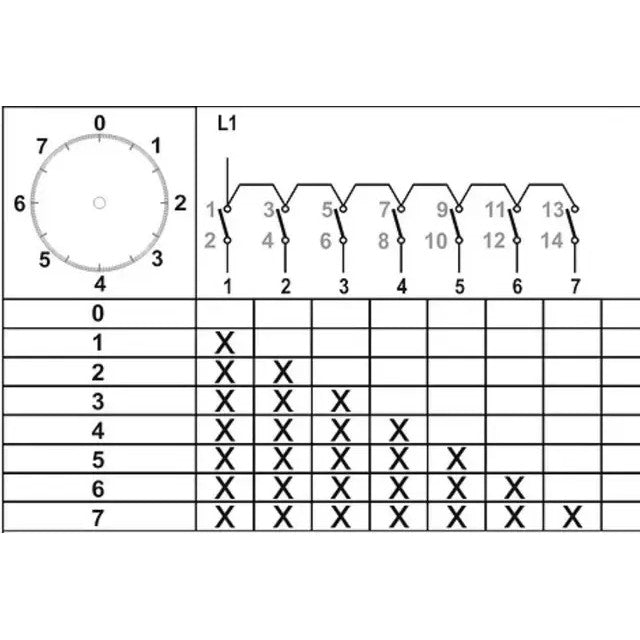

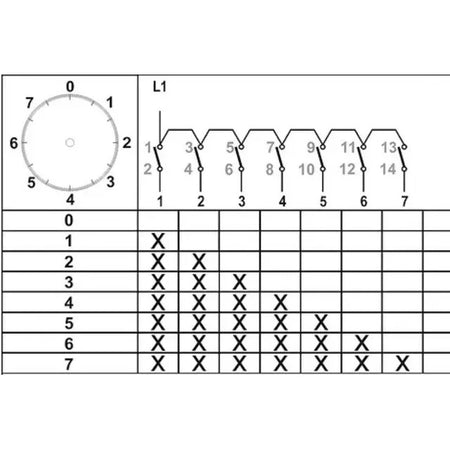

• Schakelschema: 0-1-2-3-4-5-6-7

• Aantal polen: 1

• Aantal fasen: 1

• Blokkering: nee

• Beschermingsgraad: IP20

• Bedrijfstemperatuur: -30 tot +55 °C

• Nominale stromen: 10 A, 16 A, 25 A, 32 A, 40 A, 63 A

Gebruik

• Sequentieel schakelen van verwarmingselementen

• Meerdere bedrijfsmodi van het apparaat schakelen

• Regeling verwarmingsvermogen

• Eenfasige laagspanningsregelcircuits
