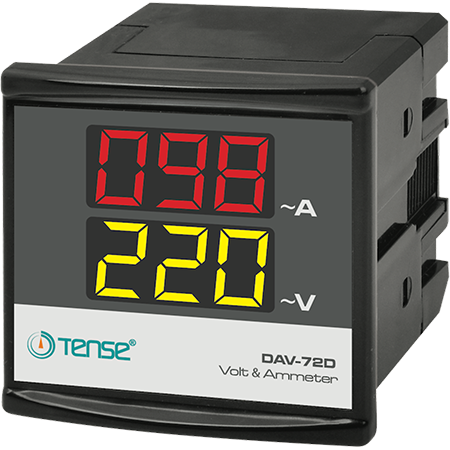

DAV-72D panel-mounted digital ammeter and voltmeter for AC 100 ampere, 150V
- Regular price
- €22,28
- Regular price
-
- Sale price
- €22,28
- Unit price
- per
Couldn't load pickup availability
Notified by email when this product becomes available
- Description
- Instructions
- Payment methods
- Warranty
|
Panel digital multimeter 72x72 mm (electronic ammeter-voltmeter) single-phase, manufactured by TENSE, including current transformer.
The DAV-72D is a digital combination voltmeter-ammeter, designed for continuous monitoring:
AC voltage between phase and neutral conductor, and the consumed load current (AC), measured by an external current transformer (CT). The instrument is used in electrical switchboards, in production, in distribution, and in power monitoring systems.
Operation and use
The instrument is connected via terminals to the phase and neutral conductor to be measured - this enables voltage measurements. The consumed current is measured with an external current transformer CT-120, which is supplied. The wires of the secondary winding of the current transformer are connected to the K and L terminals on the back of the instrument. When the current is connected, the display shows: Actual phase voltage (in volts), load current (in amperes). Installation and setup
Install the device on the front panel (panel mounting), the cutout dimensions are 68 × 68 mm. Connect the CT-120 according to the diagram: the load wire is passed through the transformer and the output is connected to K and L. When the current is connected, the device automatically displays the current and voltage values. (Do not use current transformers of other types or manufacturers - the values are factory calibrated specifically for the CT-120)
Technical Specifications
Operating voltage: 140 to 270 V alternating current (AC) Mains frequency: 50/60 Hz Displayed voltage range: 5 V to 300 V AC Measured current range: 1 A to 100 A (via CT-120 transformer) Measurement accuracy: voltage: ±1 % current: ±3 % Display: 2 lines, 3 digits, character height - 14 mm Current measurement: via CT-120, connected to terminals K and L Power: less than 6 VA Operating temperature: from -20 °C to +55 °C Installation height: up to 2000 m above sea level Connection: plug-in terminals Cable cross-section: up to 1.5 mm² Mounting: panel, front Weight: up to 220 g |
