Time delay relay, 12V - 240V AC/DC 1 / 10 / 100 sec min hr
- Regular price
- €22,16
- Regular price
-
- Sale price
- €22,16
- Unit price
- per
Couldn't load pickup availability
Notified by email when this product becomes available
- Description
- Instructions
- Payment methods
- Warranty
|

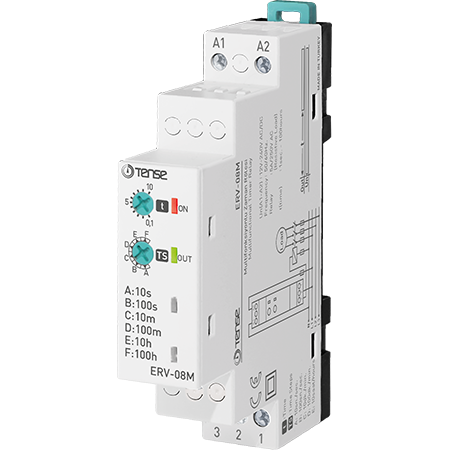

Detailed description Time delay relay ERV-08M up to 100 hours, with universal power supply Un:12-230VAC
- Delayed ON make contact after power on (no control signal) - Time range 0.1 second to 100 hours - 1x switching contact 5A/250VAC (terminals 1,2,3) - 2x LED indicator (power, relay coil) - universal power supply 12 - 230V AC/DC / 4VA terminals A1-A2 - Mounting on DIN rail - IP20 protection - Dimensions 91 x 18 x 65 mm
Operation and function description: LED indicators: ON (red LED) = relay is powered, OFF (green LED) = lit: output relay is activated (contacts 2-3 connected), OFF (green LED) = blinking: counting time until activation. Rotary potentiometer for "t" value range from 0.1 (1%) to 10 (10=100%) Rotary potentiometer for the maximum time value "TS": A=10s, B=100s, C=10min., D=100min., E=10hr., F=100hr.
The relay enables delayed activation of the make contact (terminals 2-3) after the power is turned on (without control signal). Switch function. The change of the time by turning the knob is reflected when the power is next connected. The output relay contains a switching contact SPDT, terminal 2=COM, terminal 3=NO, terminal 1=NC

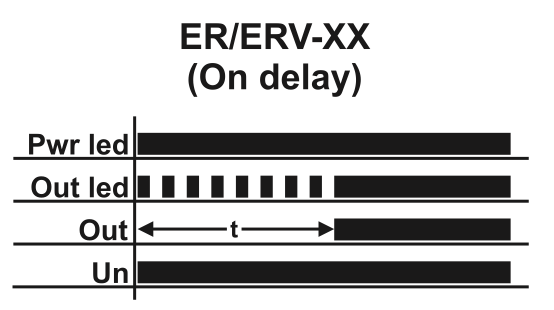

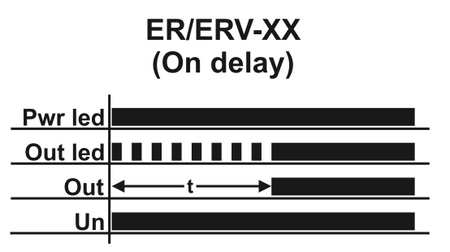

1/ ON Delay (terminals 2 - 3): - Delayed ON after connecting Un power supply (no control signal) - after connecting the power supply, the set time (t) starts counting and after the time has elapsed, the output relay (RLY) is activated (connects terminals 2-3)
2/ NC contact used as OFF delay (connection terminals 2-1) - Terminals 2 - 1 are switched even if there is no power supply - When the power supply is connected, the set time starts counting; when it has elapsed, the output relay is activated and terminals 1-2 are disconnected.
|
Usage: Delays the activation of the load (e.g., fan starts after the light in the toilet is turned on, light turns on when the garage door is opened, motors start after a desired event, contactors, etc.) The timing starts when the relay is activated, see photo gallery.
