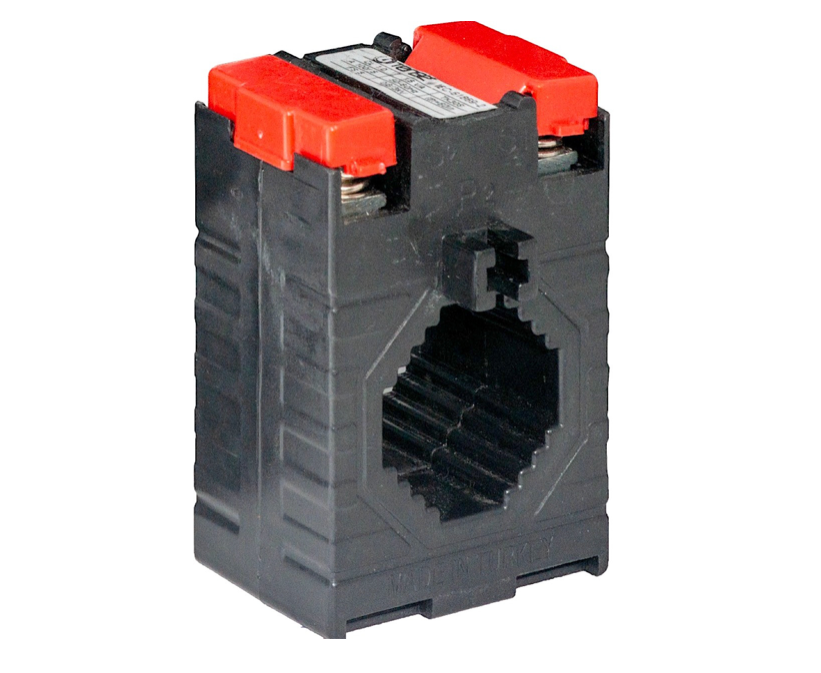

TENSE TK30S - Stroomtransformator

Productbeschrijving

De TENSE TK30S (100/5) stroomtransformator is ontworpen om hoge stroom uit het vermogensdeel van een elektrisch circuit om te zetten naar een gestandaardiseerde secundaire stroom die geschikt is voor meet-, bewakings- en beveiligingsapparatuur.

Hij wordt gebruikt voor indirecte wisselstroommeting in laagspanningsinstallaties en dient als interface tussen het voedingscircuit en meetapparatuur zoals ampèremeters, vermogensmeters, bewakingsmodules of beveiligingsrelais.

Het ontwerp met doorgaande kern maakt installatie mogelijk zonder de geleider te breken - de kabel glijdt gewoon door het venster. Dit zorgt voor een snelle, veilige en voordelige installatie.

Belangrijkste kenmerken

• Nauwkeurige metingen dankzij nauwkeurigheidsklasse 0,5 - stabiele transmissie en minimale verliezen.

• Eenvoudige installatie - compact ontwerp, kan geïnstalleerd worden in beperkte ruimte, breed toepassingsgebied.

• Hoge isolatieweerstand - testspanning 3 kV / 1 minuut.

• Breed temperatuurbereik: -25 °C tot +85 °C.

• Universeel gebruik - geschikt voor schakelapparatuur, industriële systemen, stroomtoepassingen en meetsystemen.

• Compatibel met IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414.

Specificaties

Gebruik

• Elektrische schakelborden en kasten

• Industriële automatiserings- en besturingssystemen

• Laagspanningscentrales en distributiesystemen

• Belastingbewakings- en apparatuurbeveiligingssystemen

• Motorbedieningspanelen (MCC)

• Energiemeet- en regelsystemen

Ontwerp en materialen

De behuizing van de stroomtransformator is gemaakt van zelfdovend, hittebestendig kunststof met hoge mechanische sterkte.

De transformatorkern is gemaakt van een ferromagnetische legering met laag verlies, wat zorgt voor een stabiele en nauwkeurige overdracht, zelfs bij wisselende belastingen.

De klemmen van de secundaire wikkeling zijn voorzien van een beschermkap om de aansluitveiligheid te verhogen.
Een juiste installatie minimaliseert het risico op kortsluiting of storingen.
